Syötin kytkentäkaavion simulaattorille, jossa onneksi oli valmiiksi kaikki tarvittavat komponenttien mallit.

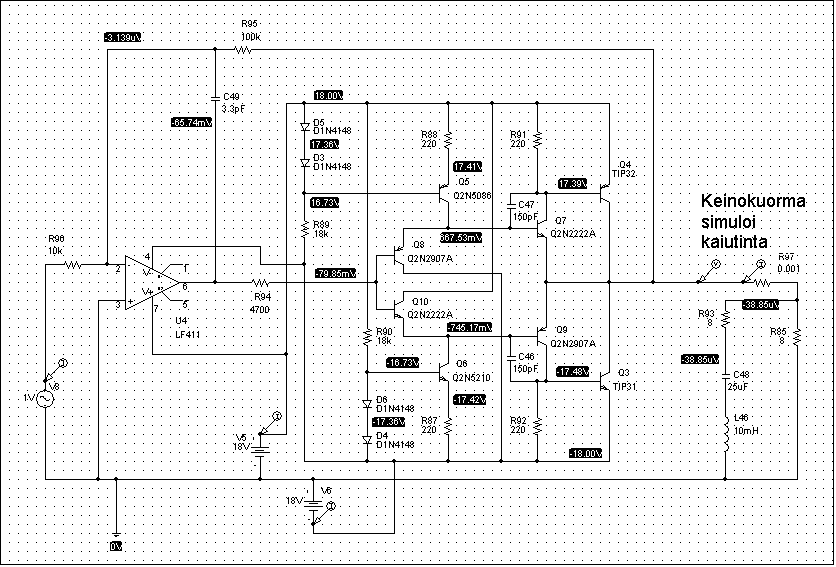

Tässä on vahvistimen kytkentäkaavio PSpice-simulaattorilla:
Ensimmäinen asia, jonka tutkin, oli tietysti taajuusvaste.
Huomaa vasteen suoruus käytetystä kuorman mallista huolimatta.
Taajuusvaste notkahtaa -3dB vasta noin 300kHz taajuudella.
Seuraavaksi tutkin särön 1kHz sinisignaalilla ja simulaattorin
Fourier-analyysiä hyväksi käyttäen. Ei mikään kovin kehno tuokaan.
Tässä kuorman mallina oli vain 8 ohmin resistanssi.
Seuraavaksi kiinnostava asia on tietysti transistorien
hukkateho. TIP31 ja TIP32 eivät ole mitään huippuluokan
transistoreita, vaan hyvin yleisiä ja halpoja. Ensin
kokeilin, miten transistorit käyttäytyvät 20kHz signaalilla.
Kuvassa ei näy lähdön jännite, mutta se on siisti siniaalto,
20V huipusta huippuun. Kuvassa olevat käyrät kuvaavat
haihtuvia tehoja eri kohteissa, joiden nimet ovat käyrien
tuntumassa.
Seuraavassa muuten sama kuin edellinen, mutta tällä kertaa
200kHz signaalilla. Huomaa lähtevän tehokäyrän säröytyminen.
